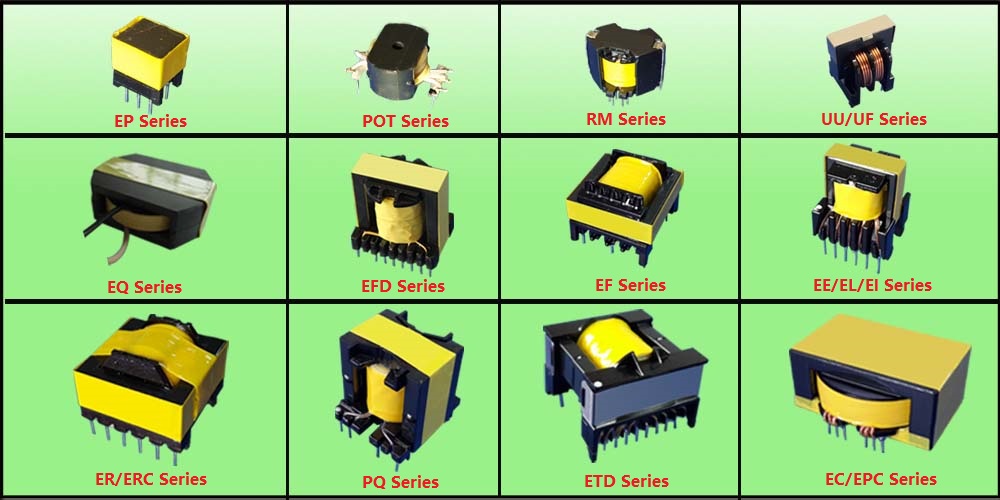

我們開關變壓器的標準結構有以下幾種系列，這些系列都是根據不同磁芯的規格進行設計。他們是EP, POT, RM, UU/UF, EQ, EFD, EF, EE/EL/EI, ER/ERC, PQ, ETD, EPC。每種磁芯有他們獨自的系列。每種磁芯配備了配套的骨架，每種磁芯都是不同尺寸大小的骨架。如果下面所列系列不足以滿足貴司的設計需求，請聯系我們，并將貴司的規格說明發給我們。富樂會根據提供的規格要求進行設計，以滿足客戶的要求。

開關變壓器概述

“開關變壓器”一般是指“開關電源”里面所用的變壓器，工作在十幾到幾十千赫茲甚至幾百千赫茲頻率的脈沖狀態下，鐵芯一般采用鐵氧體材料。

開關變壓器分類

開關變壓器一般都是工作于開關狀態；當輸入電壓為直流脈沖電壓時，稱為單極性脈沖輸入，如單激式變壓器開關電源；當輸入電壓為交流脈沖電壓時，稱為雙極性脈沖輸入，如雙激式變壓器開關電源；因此，開關變壓器也可以稱為脈沖變壓器，因?yàn)槠漭斎腚妷菏且恍蛄忻}沖；不過要真正較量起來的時候，開關變壓器與脈沖變壓器在工作原理上還是有區別的，因?yàn)殚_關變壓器還分正、反激輸出。

按驅動方式來分類

1 單端驅動（單邊驅動）

2 雙端驅動

3 推挽驅動

4 半橋驅動

5 全橋驅動（又稱H橋)

開關變壓器工作原理

單激式變壓器開關電源等效成如圖所示電路，其中我們把直流輸入電壓通過控制開關通、斷的作用，看成是一序列直流脈沖電壓，即單極性脈沖電壓，直接給開關變壓器供電。這里我們特別把變壓器稱為開關變壓器，以表示圖所示電路與一般電源變壓器電路在工作原理方面還有區別的。

在一般的電源變壓器電路中，當電源變壓器兩端的輸入電壓為0時，表示輸入端是短路的，因?yàn)殡娫磧?nèi)阻可以看作為0；而在開關變壓器電路中，當開關變壓器兩端的輸入電壓為0時，表示輸入端是開路的，因?yàn)殡娫磧?nèi)阻可以看作為無限大。

開關變壓器繞制開關變壓器，氣隙算出很小的原因

1.實際繞制時要怎樣加氣隙?

2.如何驗證加的氣隙是否合適?

單激式變壓器開關電源等效電路
